Lengtemeetsysteem 1000 mm rechts, type 40-PAR

Tretal lengtemeetsysteem of aanslagsysteem inclusief verlengstuk

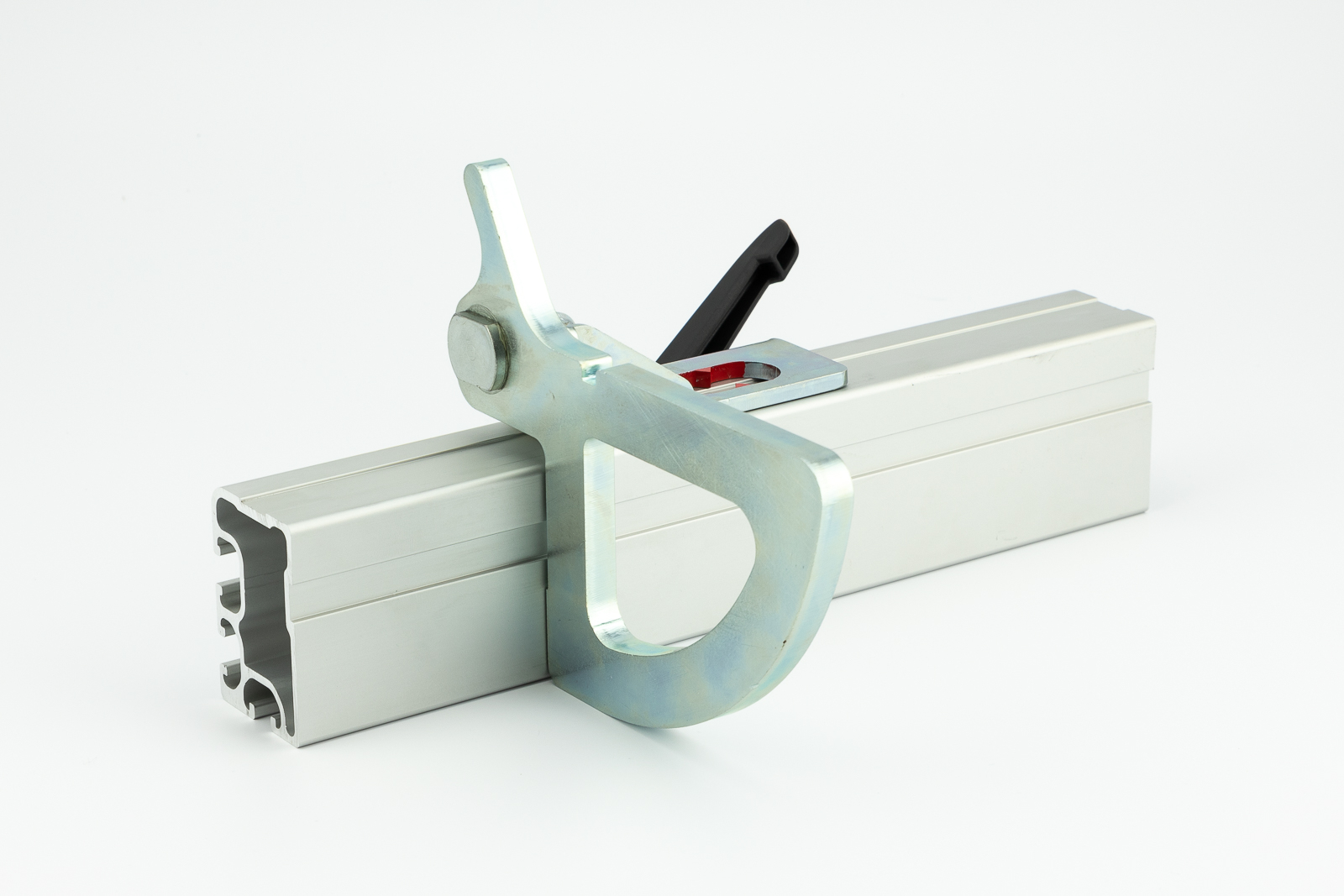

Het Tretal lengtemeetsysteem bestaat uit een geleide profiel, een PA aanslag en verlengstuk.

De PA lengteaanslag vind zijn toepassing vooral in de kunststof- en houtindustrie, deze is als rechtse of linkse uitvoering leverbaar.

De PA aanslag is voorzien van een opklapfunctie waardoor deze uitermate geschikt is voor de doorvoer van materialen en heeft een afleesnauwkeurigheid van +/- 0,5 mm. Optioneel kan er gekozen worden voor een afleesloep waardoor de maataflezing nog duidelijker wordt.

De minimale afstand tussen twee aanslagen is 110 mm. Dit wordt toegepast bij meerdere bewerkingen of bij zaaglengte instellingen die veelvuldig voorkomen.

Voor deze lengteaanslag is een verlengstuk Type H-500 beschikbaar het aanslagpunt voor het te bewerken product wordt dan 500 mm verplaatst waardoor het mogelijk is om kort bij de zaag of tussen de klembekken van een zaagmachine te kunnen afkorten op de gewenste lengte. De maatinstelling is dan productlengte + 500 mm.

Het geanodiseerde aluminium geleidenprofiel met de maten 43 x 63 mm is voorzien van een verzonken gleuf waarin het 13 mm brede zelfklevende stalen meetlint wordt aangebracht. Het profiel kan op een rollenbaan of werkblad gemonteerd worden met behulp van de meegeleverde M8 profielmoeren die willekeurig in de onderste sleuf kunnen worden geplaatst.

Eigenschappen PA aanslag:

• Verstelbare knevel voor vastzetten aanslag
• Vervaardigd uit elektrolytisch verzonken staal

Eigenschappen geleideprofiel:

• Verkrijgbaar met een meetlint met linkse of rechtse aanduiding
• Voorzien van 2 bevestigings sleuven
• Montage mogelijk rechtstreeks op de zijligger van een rollenbaan
• Montage mogelijk m.b.v. profielsteunen boven de looprollen
• Montage mogelijk m.b.v. montagesteun bij bestaande rollenbanen
• Verkrijgbaar in de lengte 1m | 2m | 3m | 4m | 5m | 6m
